Ölkreislauf

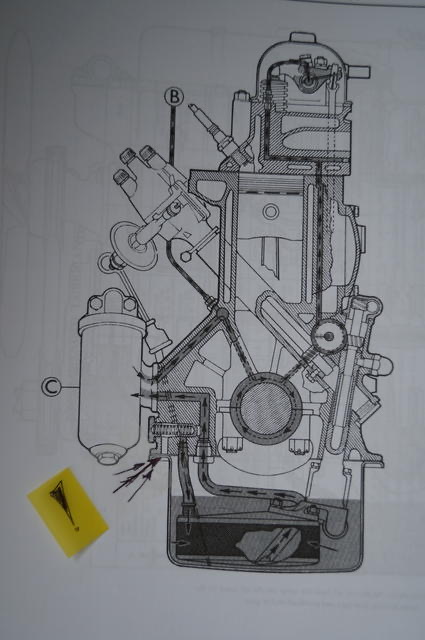

Die Abbildung zeigt den Ölkreislauf im Motor. Ich hatte das Problem, dass ich einen modernen Ölfilter verwenden wollte, diesen hatte ich vor längerer Zeit schon gekauft. Allerdings hatte ich keine Einbauanleitung mehr oder auch nie erhalten, jedenfalls gibt es auch meine Version nicht mehr. Wichtig bzw. Entscheidend ist, das der Filter richtig montiert wird, ansonsten wird kein Öl in die Ölleitung gedrückt und ein Motorschaden wäre die Folge.

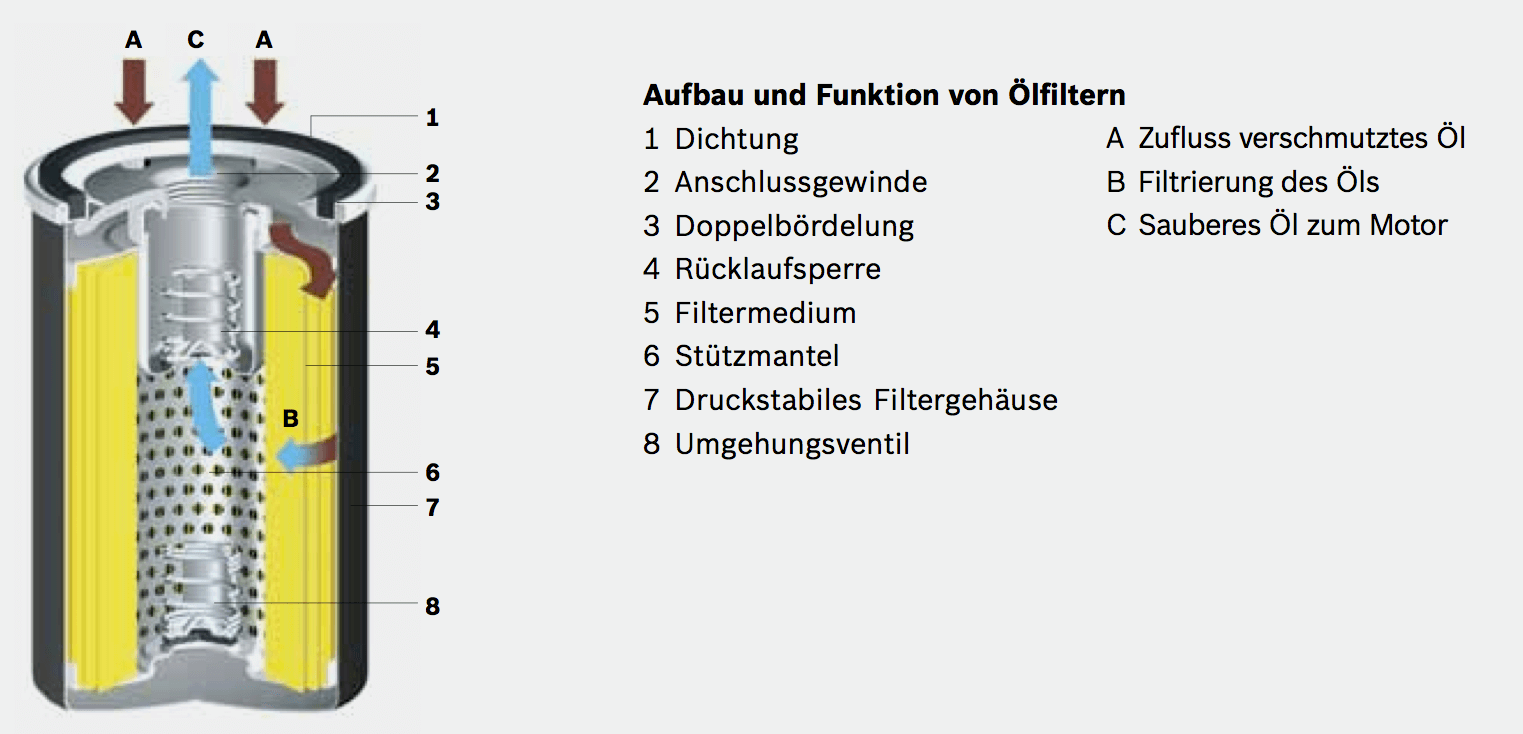

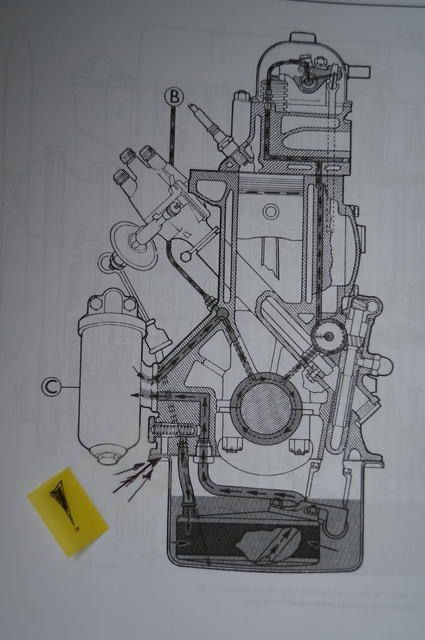

Dabei ist zu Berücksichtigen, dass moderne Filter über den Aussenbereich Öl von der Pumpe und damit ungefiltertes Öl zugeführt bekommen und über den mittigen Ausgang das gefilterte Öl in den Kreislauf abgeben. Die Abbildung zeigt, wie die Kanäle im Motor liegen.
